วงจรไฟฟ้ากระแสตรง

วงจรไฟฟ้ากระแสตรงประกอบด้วย วงจรอันดับหรืออนุกรม วงจรขนาน และวงจรผสม

วงจรอันดับ หรือ อนุกรม






วงจรอันดับ เป็นวงจรที่ต่อตัวต้านทานแบบอนุกรมหรืออันดับโดยเอาปลายด้านหนึ่งต่อกับอีกปลายด้านหนึ่งไปเรื่อยๆ สรุปผลที่ได้จากการต่อวงจรแบบอันดับ
1. ความต้านทานรวมของวงจรเท่ากับค่าของความต้านทานย่อยทั้งหมดรวมกัน
2. กระแสที่ไหลในวงจรเท่ากันตลอดหรือกระแสที่ไหลผ่านจุด
แต่ละจุดในวงจรมีค่าเดียวกัน
3. แรงดันที่ตกคร่อมตัวต้านทานแต่ละตัวรวมกันเท่ากับแรงดันไฟฟ้าที่ป้อนให้กับวงจร

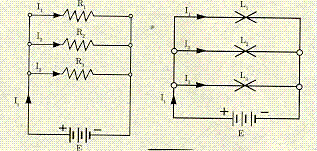

วงจรขนาน




วงจรขนาน เป็นวงจรที่มีกระแสไฟฟ้าไหลผ่านปลายทางหรือตั้งแต่ 2 ทางขึ้นไปจนครบวงจร
สรุปผลที่ได้จากการต่อวงจรแบบขนาน

1. แรงดันไฟฟ้าตกคร่อมที่มาจากวงจรย่อยเท่ากับแรงดันไฟฟ้าของแหล่งจ่ายนั่นเอง
เพราะว่าความต้านทานแต่ละตัวต่างก็ขนานกับแหล่งกำเนิด
2. กระไฟฟ้ารวมในวงจรขนานเท่ากับกระแสไฟฟ้าทั้งหมดรวมกัน
3. ความต้านทานรวมของวงจรขนานจะมีค่าน้อยกว่าหรือเท่ากับตัวต้านทานที่มีค่าน้อยที่สุดในวงจร


วงจรผสม


วงจรผสม หมายถึง การต่อวงจรทั้งแบบอนุกรมและขนานเข้าไปในวงจรเดียวกัน เช่นตัวต้านทานตัวหนึ่งต่ออนุกรมกับตัวต้านทานอีกตัวหนึ่ง แล้วนำตัวต้านทานทั้งสองไปต่อขนานกับตัวต้านทานอีกตัวหนึ่ง ดังรูป


บทความจาก http://www.mwtech.ac.th/~phugun/basicelec/ex3.htm
